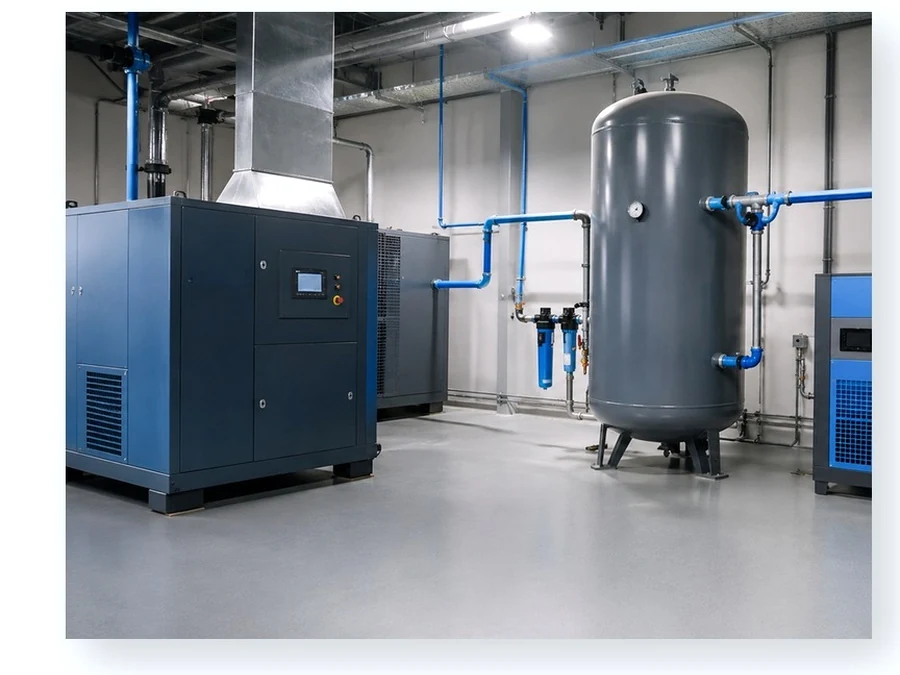

空压机后处理设备
空压机后处理设备用于去除压缩空气中的水分、油分和固体杂质，使压缩空气达到工艺所需的洁净度。常用配置包括冷冻式干燥机、储气罐和精密过滤器，可单独选配，也可组成完整的压缩空气净化系统。
一、冷冻式干燥机
采用制冷降温方式把压缩空气冷却至 2~10℃，析出冷凝水，降低压力露点，减少管路积水与设备腐蚀。高温型（G）适配空压机出口的高温空气，常温型（T）适配已预冷的常温空气。
性能稳定
制冷系统与换热器匹配良好，压力露点稳定，出气干燥。
高效耐用
换热面积大，制冷压缩机与关键部件可靠，长期运行稳定。
用气环境更好
减少水分对气动元件、管道和产品质量的影响。
结构小巧
体积小、安装方便，可靠近用气点安装。
| 型号 | 处理量 m³/min | 压力露点 ℃ | 电源 | 压缩机功率 kW | 外形尺寸 L×W×H mm | 重量 kg |
|---|---|---|---|---|---|---|
| 1C | 1.6 | 2~10 | 1φ220V/50Hz | 0.7 | 750×420×730 | 45 |
| 2C | 2.5 | 2~10 | 1φ220V/50Hz | 0.9 | 800×440×800 | 60 |
| 3C | 3.8 | 2~10 | 1φ220V/50Hz | 1.0 | 923×500×910 | 76 |
| 5C | 5.5 | 2~10 | 1φ220V/50Hz | 1.2 | 923×500×910 | 80 |
| 6C | 6.8 | 2~10 | 1φ220V/50Hz | 1.6 | 995×585×1080 | 90 |
| 8C | 8.5 | 2~10 | 1φ220V/50Hz | 1.8 | 995×585×1080 | 95 |
| 10C | 11.5 | 2~10 | 1φ220V/50Hz | 2.0 | 1125×625×1045 | 120 |
| 1.5G | 13.5 | 2~10 | 3φ380V/50Hz | 3.0 | 1125×625×1045 | 150 |
| 2G | 15.5 | 2~10 | 3φ380V/50Hz | 3.1 | 1200×700×1230 | 190 |
| 3G | 22.0 | 2~10 | 3φ380V/50Hz | 4.5 | 1300×750×1230 | 260 |
使用条件：进气温度 ≤45℃；环境温度 ≤38℃；压力露点 2~7℃；进气压力 0.6~1.0 MPa；压力损失 ≤ 工作压力的 5%；制冷方式为风冷。常温型（T 系列）同规格可选，处理量 1.5~22 m³/min，更大规格可定制。
二、储气罐
储气罐用于储存压缩空气、稳定系统压力、缓冲用气波动，并进一步分离空气中的水分和油分。罐体采用 Q345R 容器钢板，工作压力 0.8 / 1.0 / 1.3 MPa，容积 0.6~5.0 m³ 可选。
| 容积 / 工作压力 m³ / MPa | 本体材质 | 设计压力 MPa | 内径 mm | 壁厚 mm | 筒体长度 mm | 重量 kg |
|---|---|---|---|---|---|---|
| 0.6 / 0.8 | Q345R | 0.84 | 650 | 2.8 | 1480 | 110 |
| 0.6 / 1.0 | Q345R | 1.05 | 650 | 2.8 | 1480 | 118 |
| 0.6 / 1.3 | Q345R | 1.31 | 650 | 4 | 1480 | 134 |
| 1.0 / 0.8 | Q345R | 0.84 | 780 | 2.8 | 1480 | 142 |
| 1.0 / 1.0 | Q345R | 1.05 | 780 | 3.3 | 1480 | 163 |
| 1.0 / 1.3 | Q345R | 1.35 | 780 | 4.5 | 1480 | 212 |
| 2.0 / 0.8 | Q345R | 0.84 | 1000 | 4 | 2000 | 311 |
| 2.0 / 1.0 | Q345R | 1.05 | 1000 | 4.5 | 2000 | 336 |
| 2.0 / 1.3 | Q345R | 1.32 | 1000 | 5.5 | 2000 | 404 |
| 3.0 / 0.8 | Q345R | 0.84 | 1200 | 4.5 | 2000 | 460 |
| 3.0 / 1.0 | Q345R | 1.05 | 1200 | 5 | 2000 | 504 |
| 3.0 / 1.3 | Q345R | 1.3 | 1200 | 6 | 2000 | 589 |
| 4.0 / 0.8 | Q345R | 0.84 | 1400 | 5 | 2000 | 597 |
| 4.0 / 1.0 | Q345R | 1.05 | 1400 | 6 | 2000 | 702 |
| 4.0 / 1.3 | Q345R | 1.3 | 1400 | 7 | 2000 | 806 |
| 5.0 / 0.8 | Q345R | 0.84 | 1520 | 5 | 2000 | 761 |
| 5.0 / 1.0 | Q345R | 1.05 | 1520 | 6 | 2000 | 826 |
| 5.0 / 1.3 | Q345R | 1.37 | 1400 | 7 | 2700 | 981 |
三、精密过滤器
通过多层过滤去除压缩空气中的固体颗粒、水分和油雾，实现无油、无杂质的洁净气源。HOS 系列适配中小气量，HKS 系列适配大气量工况。
| HOS 系列 | 处理量 m³/min | 进出口管径 | 高度 mm | 宽度 mm |
|---|---|---|---|---|
| 015QPS（小） | 1.5 | G 3/4 | 240 | 85 |
| 015QPS（小） | 1.5 | G 1 | 245 | 85 |
| 015QPS（大） | 1.5 | G 3/4 | 265 | 85 |
| 015QPS（大） | 1.5 | G 1 | 268 | 85 |
| 024QPS | 2.5 | G 1 1/2 | 310 | 105 |
| 035QPS | 3.5 | G 1 1/2 | 310 | 105 |
| 060QPS | 6.0 | G 1 1/2 | 448 | 105 |
| 010CTA | 1.0 | G 2 | 625 | 135 |
| HKS 系列 | 处理量 m³/min | 进出口管径 | 高度 mm | 宽度 mm |
|---|---|---|---|---|
| 001CTA | 1.5 | G 1 1/4 | 290 | 105 |
| 002CTA | 2.5 | G 1 1/4 | 290 | 105 |
| 004CTA | 3.5 | G 1 1/2 | 360 | 125 |
| 007CTA | 6.0 | G 1 1/2 | 495 | 125 |
| 010CTA | 12.0 | G 1 1/2 | 625 | 135 |
| 013CTA | 14.0 | G 2 | 625 | 135 |
过滤精度：除尘 3 μm；除水 1~3 μm；除油 0.01 μm。可选配压差指示器与自动排水排污阀，多级过滤器模块化组合，满足 ISO 8573.1 不同洁净度等级。
适用行业
机械加工、汽车、电子、食品饮料、医药、纺织、化工、喷涂、激光切割等对压缩空气品质有要求的行业。
推荐配置
一般车间可配置「储气罐 + 冷干机」；喷涂、激光切割、精密气动等场景建议增加精密过滤器（≥4 级）；食品、医药、电子等场景建议配置高洁净度过滤与除菌过滤。
瑞沃服务
瑞沃可根据用气量、工作压力和空气品质要求，提供冷冻式干燥机、储气罐、精密过滤器的选型与整体配套方案，帮助客户稳定用气品质、降低维护成本。
